풍력 발전 플랜지란 무엇이며 풍력 터빈 구조물에 필수적인 이유는 무엇입니까?

Wi차 파워 플랜지풍력 터빈 타워의 섹션과 기계 사이에 안전하고 고강도 연결을 제공하는 풍력 에너지 시스템의 중요한 구조 부품입니다. 이 심층 탐구에서는 풍력 발전 플랜지의 작동 방식, 설계 및 재료, 제조 표준, 응용 분야, 그리고 다음과 같은 신뢰할 수 있는 제조업체를 선택하는 이유를 분석합니다.Jiangyin Huaxi 플랜지 파이프 피팅 유한 회사장기적인 운영 신뢰성과 안전을 위해 필수적입니다.

😀 목차

1. 풍력 플랜지란 무엇입니까?
2. 풍력 플랜지는 어떻게 작동합니까?
3. 재료 및 국제 표준
4. 풍력 에너지 산업의 주요 응용 분야
5. 고품질 풍력플랜지의 장점
6. 일반적인 사양 및 치수
7. 제조공정
8. 자주 묻는 질문(FAQ)
9. 결론 + 문의하기

1. 풍력플랜지란?

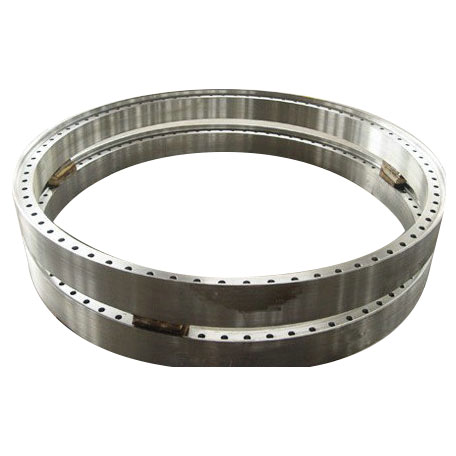

A 풍력 발전 플랜지풍력 터빈 타워, 허브 및 기타 주요 구조 부분의 조립에 사용되는 견고한 볼트 연결 부품을 말합니다. 이는 대형 관형 세그먼트를 연결하고 정기적인 유지 관리 액세스 및 모듈식 설치를 가능하게 하는 기계적으로 강력하고 안정적인 인터페이스를 제공합니다.

플랜지는 배관 및 인프라에 널리 사용되지만 풍력 발전 플랜지는 풍력 발전 시스템의 동적 하중, 다양한 환경 스트레스 및 높은 기계적 요구 사항을 처리하도록 특별히 설계되었습니다.

2. 풍력 발전 플랜지는 어떻게 작동합니까?

풍력 발전 플랜지는 주요 구성 요소 간의 볼트 연결 인터페이스 역할을 합니다. 볼트로 체결된 플랜지 쌍은 사용 중 축 하중, 전단력 및 굽힘 모멘트를 견딜 수 있는 견고한 조인트를 만듭니다. 일반적인 터빈 어셈블리의 경우:

• 플랜지는 인접 섹션(예: 타워 베이스 및 중간 섹션)에 정렬됩니다.
• 고강도 볼트를 삽입하고 사양에 맞게 토크로 조입니다.
• 개스킷 또는 정밀 가공된 면은 압력과 진동에 강한 연결을 보장합니다.

터빈은 높이가 높고 바람 피로, 극한의 온도 및 회전 토크에 노출되는 경우가 많기 때문에 플랜지 설계는 피로 및 주기적인 하중 하에서 장기적인 신뢰성을 보장해야 합니다.

3. 재료 및 국제 표준

풍력 발전 플랜지는 안전과 성능을 보장하기 위해 엄격한 국제 엔지니어링 표준을 준수해야 합니다. 일반적인 표준은 다음과 같습니다.

• ANSI/ASME(미국식)
• EN/DIN/BS(유럽)
• JIS/KS(아시아)
• GB(중국 국가 표준)

이러한 표준은 치수, 공차, 볼트 패턴, 압력 등급 및 면 유형을 정의합니다. 고품질 재료에는 일반적으로 다양한 온도 조건에서 용접 및 볼트 연결에 적합한 저합금 구조강(예: S355NL 또는 Q345E)과 같은 고강도 강철 등급이 포함됩니다.

4. 풍력 에너지 산업의 주요 응용 분야

풍력 발전 플랜지주로 다음 분야에 사용됩니다.

• 풍력 터빈 타워 섹션
• 허브-나셀 어댑터
• 타워 베이스 플레이트
• 해양 터빈용 전환 부품
• 블레이드 루트 구조적 연결

풍력 터빈은 모듈식이므로 플랜지를 사용하면 특히 유틸리티 규모 설치 시 현장에서 큰 부분을 더 쉽게 운반하고 조립할 수 있습니다.

5. 고품질 풍력플랜지의 장점

인증된 고급 윈드 플랜지를 선택하면 다음과 같은 여러 가지 성능 이점을 얻을 수 있습니다.

• 향상된 구조적 무결성— 추력 및 진동 하중을 견딜 수 있음
• 유지보수 접근성— 분리 가능한 연결로 가동 중지 시간 감소
• 수명과 안전성— 피로 방지 표준에 맞게 설계되었습니다.
• 국제 규정 준수— 글로벌 설치 요구 사항을 충족합니다.

6. 일반 사양 및 치수

이러한 매개변수는 일반적인 엔지니어링 범위를 나타냅니다. 실제 플랜지 설계 및 선택은 프로젝트 사양 및 구조 계산을 통해 검증되어야 합니다.

7. 풍력 발전 플랜지는 어떻게 제조되나요?

풍력 발전 플랜지는 여러 가지 품질 관리 공정을 거치는 고급 강철 단조품으로 시작됩니다.

1. 원자재 검사 및 인증
2. 유압 프레스로 단조
3. 열처리(노멀라이징/어닐링)
4. CNC 정밀 가공
5. 표면 마무리 및 보호
6. 최종 검사 및 테스트

이러한 단계는 플랜지가 풍력 터빈 신뢰성에 중요한 설계 공차 및 피로 요구 사항을 충족하는지 확인합니다.

8. 자주 묻는 질문(FAQ)

Q: 풍력 발전 플랜지가 표준 플랜지와 다른 점은 무엇입니까?

에이:풍력 발전 플랜지는 대구경, 고하중, 동적 구조 연결을 위해 설계되었으며 두께, 크기 및 피로 저항 면에서 표준 파이프 플랜지 설계를 능가하는 경우가 많습니다.

Q: 풍력 발전 플랜지를 맞춤 제작할 수 있나요?

에이:예. 고유한 형상이나 재료가 포함된 프로젝트에는 설계 도면이나 엔지니어링 데이터를 기반으로 한 맞춤형 가공이 필요한 경우가 많습니다.

Q: 어떤 품질 인증을 찾아야 합니까?

에이:ISO9001 품질 관리 및 특정 산업 인증(예: TUV Rheinland)은 제조 규정 준수 및 추적성을 보장합니다.

9. 결론 및 다음 단계

요약하면,풍력 발전 플랜지높은 기계적 무결성과 내구성으로 주요 타워 섹션, 허브 및 기계를 연결하는 풍력 에너지 인프라의 필수 구조 구성 요소입니다. 다음과 같은 신뢰할 수 있는 제조업체로부터 고품질 풍력 발전 플랜지를 소싱합니다.Jiangyin Huaxi 플랜지 파이프 피팅 유한 회사풍력 프로젝트의 수명 주기 동안 글로벌 표준 준수, 장기적인 신뢰성 및 정밀 성능을 보장합니다.

프로젝트, 설계 개정 또는 OEM 공급망에 대해 풍력 발전 플랜지를 지정하는 경우저희에게 연락주세요오늘은 맞춤형 크기, 인증, 가격, 배송 시간 및 기술 상담에 대해 논의합니다. 우리는 귀하가 보다 안전하고 강력하며 효율적인 풍력 에너지 시스템을 구축할 수 있도록 돕기 위해 왔습니다.
